Графофон (1886).

История звукозаписи.

Графофон (от греч. γράφω — писать и φωνή — звук) — устройство для записи и воспроизведения звука. Представляет собой усовершенствованную версию фонографа. Изобретён Александром Г. Беллом, Чарльзом С. Тейнтером и Чичестером Беллом в 1886 году в Вашингтоне. В том же году они получили патент на своё изобретение. Графофон мог проигрывать восковые валики произвольно большое количество раз и с бóльшей отчётливостью человеческого голоса. Это устройство принципиально отличалось от фонографа Эдисона, т.к. в нем звук фиксировался резцом на картонном цилиндре с вощеной поверхностью, а не наносился сверху.

История создания.



Графофон (1901 г.).

После того, как Томас Алва Эдисон представил свою новую говорящую машину - фонограф мировой публике, его интерес к изобретению постепенно угасал. Эдисон видел полезность фонографа скорее, как диктофона, чем как устройства для воспроизведения музыки, и оценивал коммерческие перспективы, как мало пропорционально необходимым усилиям. В конечном итоге Эдисон обратился к другим, более многообещающим в финансовом отношении разработкам.

Alexander Graham Bell (1847-1922).

Дальнейшим развитием фонографа Эдисона занялась компания «Volta Laboratory Association», основанных Александром Грэмом Беллом (Alexander Graham Bell) в 1881 году. В число разработчиков, кроме самого Белла, вошли его двоюродный брат Чичестер Александр Белл (Chichester Alexander Bell) и Чарльз Саммер Тейнтер (Charles Summer Tainter).

Chichester Alexander Bell (1848 – 1924).

Существенным шагом в развитии нового устройства, получившего путем перестановки слогов в слове «фонограф» название «графофон», стала замена натянутой на вращающийся цилиндр оловянной фольги, использовавшейся Эдисоном в качестве носителя для записи звуковых сигналов (см. Tinfoil Phonograph), на картонную трубку, покрытую воском, что привело к значительному улучшению качества звука. В то время как Tinfoil Phonograph записывал звуковые сигналы на носитель в виде серии точек и овальных углублений, игла графофона непрерывно гравировала механически преобразованные звуковые волны на используемом цилиндре, подобно процессу резки на токарном станке. Дальнейшими улучшениями, которые произошли в результате использования звуковых носителей с восковым покрытием, стали, как повышенная износостойкость самих носителей, так и уменьшение раздражающих фоновых шумов. Помимо всего прочего восковой носитель был намного проще в обращении и позволял делать более длинные записи.

Charles Sumner Tainter (1854-1940).

Исследователи экспериментировали с методами боковой записи (lateral recording techniques). В отличие от вертикальных канавок фонографов Эдисона, метод боковой записи, использовал режущий стилус, который двигался из стороны в сторону нарезая на диске зигзагообразный узор. Позже эта технология стала основным методом записи пластинок.

Следует отметить, что графофоны изначально были довольно простыми, не очень зрелыми устройствами, которые лишь постепенно совершенствовались в последующие годы за счет их коммерциализации. Первые модели имели ножной кривошипный привод, воронку для записи звуковых волн и слуховой аппарат, который использовался для воспроизведения записей. Более поздние модели оснащались пружинными приводами и, наконец, электродвигателями.

American Graphophone Phonograph Washington Type A (1896).

С окончанием этапа разработки и после получения соответствующих патентов Александр Грэм Белл, Чичестер Белл и Чарльз Самнер Тейнтер, как основатели «Volta Laboratories Association», пытались достичь соглашения с Эдисоном и его деловым партнером Эдвардом Джонсоном по дальнейшей коммерциализации его устройств. С этой целью Тейнтер, понимая, что основные разработки графофона основаны на фонографе Эдисона, ездил в Нью-Йорк с целью склонить изобретателя к сотрудничеству. В обмен на половину возможной прибыли компаньоны готовы были признать Эдисона главным создателем говорящей машины и принять на себя все дальнейшие расходы по её развитию. Однако Эдисон отклонил это предложение, так как опасался, что его изобретение будет у него украдено. Изобретатель активизировал работу над фонографом с целью оптимизации его коммерческого использования.

6 января 1886 года, после провала союза с Эдисоном, братьями Белл и Тейнтером для контроля над патентами и коммерческого развития своих изобретений в области звукозаписи и воспроизведения была основана «Volta Graphophone Company», одним из первых релизов которой стал диктофон.

После того, как «The Volta Graphophone Company» провела демонстрацию своих изобретений в Вашингтоне, округ Колумбия, бизнесменами из Филадельфии Джеймсом О. Клефаном, Эндрю Дьюином, Джоном Х. Уайтом и Эдвардом Д. Истоном 28 марта 1887 года была создана компания «American Graphophone Company», начавшая производство диктофонов на фабрике в Бриджпорте, штат Коннектикут. В 1889 году «Volta Graphophone» и «American Graphophone» объединились.

Бизнес-диктофон, в котором для записи и воспроизведения звука используются восковые цилиндры. Базовая конструкция машины возникла в результате исследований в «Volta Laboratories Association».

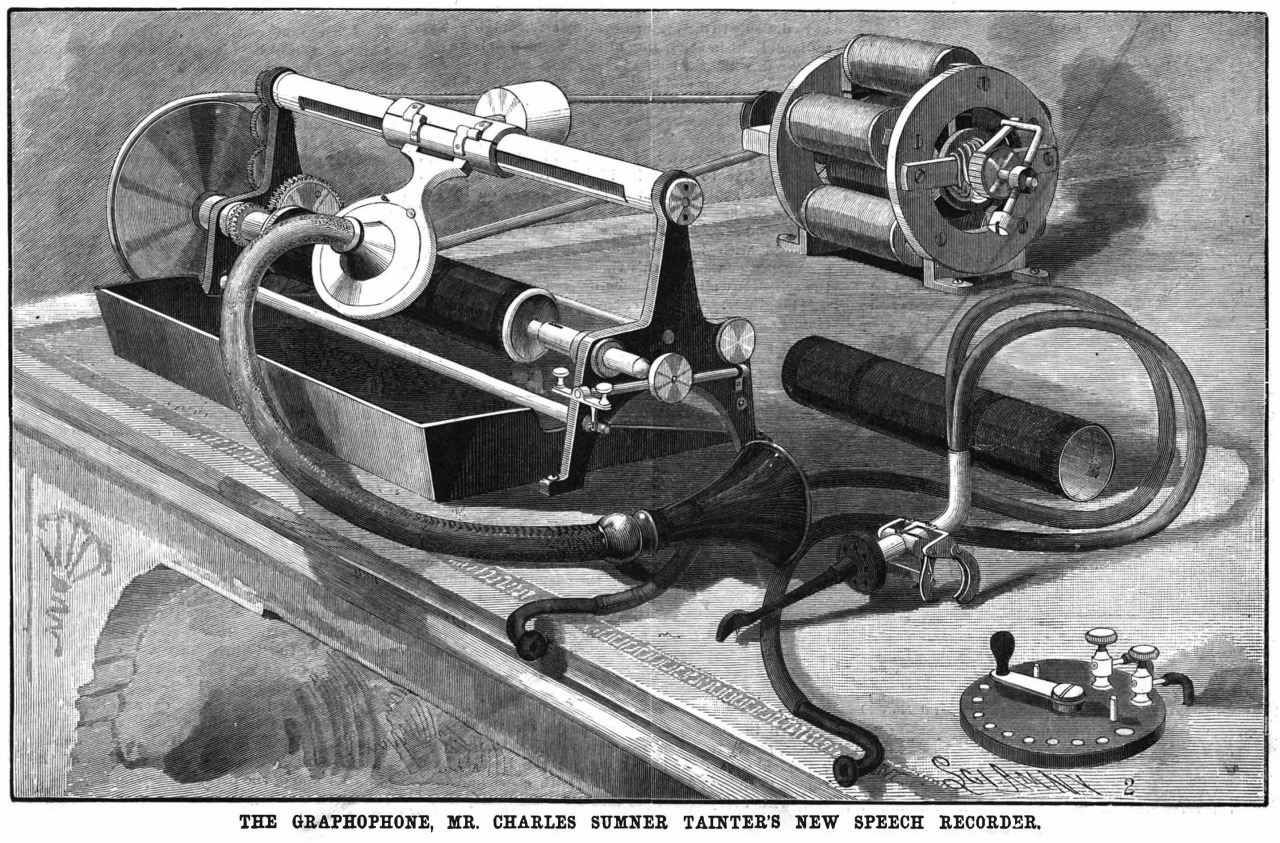

Тейнтер усовершенствовал конструкцию, запатентовал несколько ее версий и руководил производством первых шести экспериментальных графофонов на заводе «Bergmann & Co» в Нью-Йорке в 1885 году. Он также руководил изготовлением коммерческих моделей на фабрике швейных машин в Бриджпорте, начиная с 1887 года. В этих первых коммерческих машинах устройство для диктовки располагалось на столе швейной машины и использовало педаль для вращения оправки, удерживающей записывающий цилиндр. Небольшой завод, который первоначально производил три или четыре машины в день, позже стал огромной корпорацией «Dictaphone»

Предприниматель Джесси Х. Липпинкотт напрямую инвестировал 200 000 долларов в «American Graphophone» и согласился покупать 5 000 машин ежегодно в обмен на право эксклюзивное право продажи графофонов на всей территории США (за исключением Вирджинии, Делавэра и округа Колумбия), включая соответствующие аксессуары, специально предназначенные для использования устройств в бизнес-среде.

Липпинкотт, обладающий эксклюзивными правами на распространение графофона, связался с Эдисоном, чтобы договориться о коммерческом использовании фонографа, со скрытым мотивом использовать со своей пользой надвигающуюся судебную тяжбы между «Edison Phonograph Company» и «American Graphophone Company». После рассмотрения всех вариантов Эдисон и его агент решили продать Липпинкотту акционерный капитал компании «Edison Speaking Phonograph Company» и патенты на фонограф за 500 000 долларов США. Липпинкотт также выкупил за 250 000 долларов эксклюзивные права на продажу фонографа в Соединенных Штатах у Эзры Т. Гиллианда, у которого ранее был контракт с Эдисоном. В 1888 году Липпинкотт основал свою компанию «North American Phonograph Company», целью которой стала консолидированная продажа как графофонов, так и фонографов по всей стране. Липпинкотт создал сеть местных компаний по сдаче в аренду фонографов и графофонов в качестве диктофонов. В начале 1890-х годов Липпинкотт стал жертвой механических проблем устройства, а также сопротивления стенографисток, что привело к банкротству компании.

Графофон с восковым цилиндром фирмы «American Graphophone Company» 1888 года выпуска. Машины продавались несколько лет компаниями «American Graphophone Company» и «North American Phonograph Company», пока не были вытеснены с рынка усовершенствованным фонографом Эдисона и его твердыми восковыми цилиндрами.

В 1889 году компания «Columbia Phonograph Company» начала использовать торговую марку Graphophone в качестве названия своей версии фонографа. «Columbia Phonograph Company», первоначально созданная группой предпринимателей, получивших от «American Graphophone Company» лицензию на розничную продажу графофонов в Вашингтоне, округ Колумбия, в конечном итоге приобрела «American Graphophone Company» в 1893 году. В 1904 году «Columbia Phonograph Company» обосновалась в Торонто, Канада. Два года спустя, в 1906 году, компания «American Graphophone» реорганизовалась и сменила название на «Columbia Graphophone Company», чтобы отразить свою связь с округом Колумбия. В 1918 году «Columbia Graphophone Company» была реорганизована с образованием розничного продавца «Columbia Graphophone Company» и производителя «Columbia Graphophone Manufacturing Company». В 1923 году Луи Стерлинг купил «Columbia Phonograph Co.» и снова реорганизовал ее, в результате чего появился будущий звукозаписывающий гигант «Columbia Records». «Columbia» использовала название Graphophone для своих проигрывателей для вплоть до 1930-х годов.

Columbia Brown Wax Cylinder on Graphophone Type AT Phonograph (1897).

В 1894 году Эмиль Берлинер усовершенствовал графофон и создал граммофон, в котором восковой валик был заменён на грампластинку.
